Ремонт материнської плати ноутбука – Контур живлення є дуже широким поняттям. Він охоплює всі інтегральні схеми, дискретні компоненти, лінії зв’язку, сигнали та механізми управління, які використовуються для генерації напруг живлення для всіх пристроїв, що знаходяться на материнській платі та підключені до портів і конекторів комп’ютера.

Контур живлення часто помилково асоціюється з одним модулем або інтегральною схемою. Насправді контур живлення розподілений по всій поверхні ламінату материнської плати. Дійсно, досвідчений електронік може візуально визначити деякі типові секції, такі як схема імпульсного перетворювача, ключові транзистори та котушка, які утворюють основний блок живлення для однієї напруги. Однак для більшості людей компоненти контуру живлення зливаються з масою інших компонентів на материнській платі.

Тут ми підходимо до суттєвого питання – діагностика контуру живлення не є простою справою. Техніку потрібна документація – схема, щоб знайти несправність у контурі живлення на материнській платі ноутбука. Дуже корисні також технічні описи перетворювачів, які описують принцип роботи та сигнали, необхідні для роботи даної схеми. Якщо компоненти на платі не мають позначень, необхідний також board viewer – програма, яка показує з’єднання між виводами компонентів на материнській платі.



Симптоми пошкодження контуру живлення на материнській платі

Несправність контуру живлення може проявлятися різними способами, зокрема:

  • Ноутбук не вмикається
  • Комп’ютер вмикається на мить і самостійно вимикається
  • Світяться індикатори, працює вентилятор, але немає зображення на екрані
  • Не працюють порти USB
  • Чується клацання при підключенні зарядного пристрою
  • Ноутбук раптово вимикається
  • Ноутбук не заряджає батарею
  • Ноутбук не працює на батареї
  • Запах горілого зсередини ноутбука



Ремонт материнської плати в LaptopFix Серіс Ноутбуків Варшава

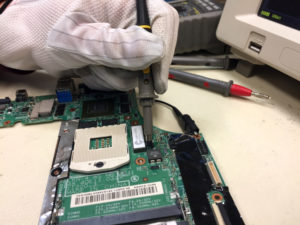

На основі огляду плати, інформації від клієнта, а також даних, що містяться в документації, технік проводить відповідні вимірювання, результати яких є ключовими для “виявлення” джерела несправності контуру живлення. Для вимірювань найчастіше використовують мультиметр та осцилограф. Дуже корисний лабораторний блок живлення з вбудованим амперметром. Це дозволяє контролювати споживання струму пристроєм. Для досвідченого техніка це один з ключових параметрів, що вказує на стан контуру живлення. За його допомогою можна спостерігати коротке замикання, заниження або відсутність споживання струму, а також зупинку змін значення споживаного струму, що свідчить про зупинку процедури POST.

Однак основою є багаторічний досвід, завдяки якому наявні дані, документація та результати вимірювань відповідних напруг та сигналів дозволяють визначити пошкоджені компоненти та відремонтувати пошкоджену материнську плату. Додатковою складністю може бути каскадний характер несправностей. Після заміни одного пошкодженого компонента виявляється, що це не кінець. Потрібно провести ще одну ітерацію діагностичного процесу, відремонтувати ще одну гілку живлення, і так часом багаторазово.

Нерідко компоненти, що використовуються в контурах живлення, повторюються в різних моделях материнських плат, однак їх кількість, різноманітність і постійні зміни, що виникають унаслідок прогресу, не дозволяють мати всі їх у наявності. У зв’язку з цим необхідно замовляти компоненти, що виявилися пошкодженими в ході діагностики. До отримання замовленого компонента неможливо продовжувати роботу над платою. Цей факт, а також каскадний характер несправностей, описаний у попередньому абзаці, призводять до того, що час і складність ремонту контуру живлення можуть значно збільшуватися в обґрунтованих випадках.

Для багатьох людей несправність материнської плати здається смертним вироком для ноутбука. Це не так. Наші техніки мають багаторічний досвід у ремонті материнських плат ноутбуків усіх виробників. Завдяки чудовому знанню принципів роботи, типових конструкцій та контурів, що використовуються в платах певних виробників, а також доступу до документації та професійних вимірювальних приладів, ми можемо відремонтувати більшість пошкоджень у контурі живлення материнських плат усіх виробників.
