Заміна шлейфа матриці в ноутбуці – одна з багатьох послуг, доступних у сервісі LaptopFix у Варшаві. З віком ноутбука шлейф зношується, що може призвести до відсутності зображення на матриці, миготіння зображення або зникнення зображення при руху кришки.
Що таке шлейф матриці?
Шлейф матриці – це пучок проводів, що з’єднує материнську плату з матрицею ноутбука. Він складається з тонких мідних проводів у тефлоновій ізоляції та роз’ємів, які разом утворюють шлейф матриці. Пучок проводів обгорнутий екрануючим матеріалом, а в місцях контакту з материнською платою – ізоляційною стрічкою. Крім того, він посилений у найбільш уразливих для зносу місцях. Залежно від моделі ноутбука, шлейф також може з’єднувати інші пристрої, розташовані в кришці, такі як камера, мікрофон, сенсорний екран або додаткові світлодіоди. Шлейф матриці, крім відеосигналів, також передає напругу живлення для підсвічування та електроніки матриці. Він передає сигнали для регулювання яскравості, а також для ввімкнення та вимкнення підсвічування.
Пошкодження шлейфа матриці
Найчастіше це механічні пошкодження, що виникають внаслідок експлуатації ноутбука. Шлейф матриці прокладено з нижньої частини ноутбука до кришки через один із шарнірів. Внаслідок відкривання та закривання кришки шлейф зношується або ламається в місці його згинання. Однією з причин пошкодження шлейфа може бути пошкоджений шарнір або корпус біля нього. Затиснутий шарнір буде чинити більше навантаження на корпус, що в кінцевому підсумку призведе до ламання його кріплень, тріщин корпусу або самого шарніра. Рухомий у корпусі шарнір дуже швидко спричинить знос шлейфа.

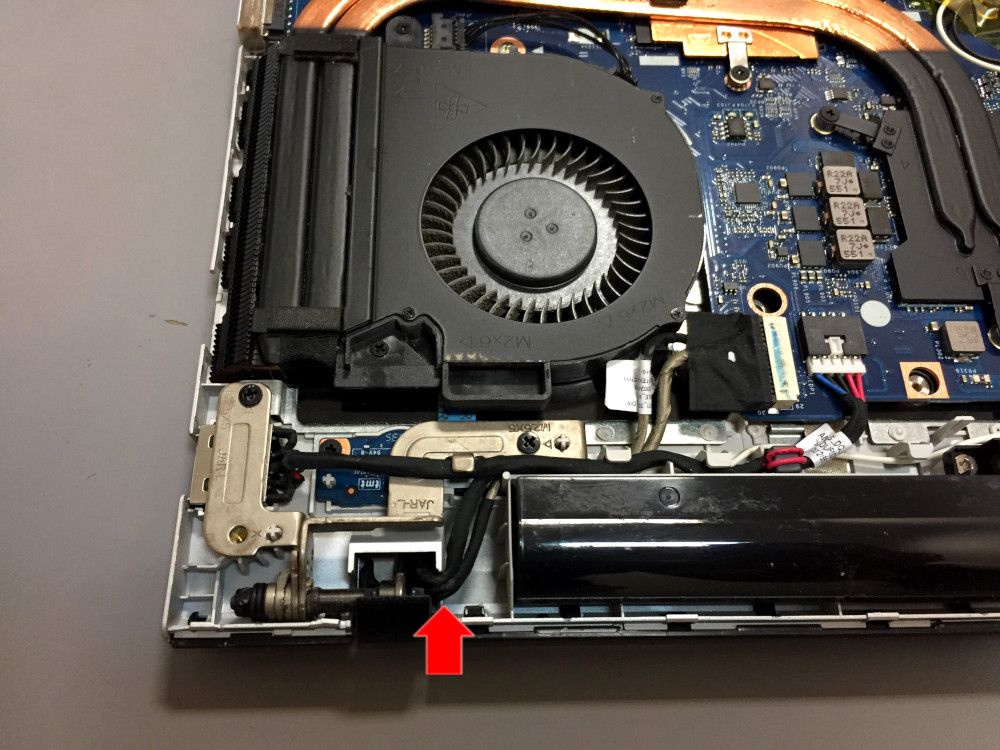

На нижче наведених фотографіях ми позначили червоною стрілкою місця пошкодження шлейфа. Злам шлейфа не завжди буде видно неозброєним оком. Найчастіше пошкодження відбувається всередині ізоляції.
Симптоми пошкодження шлейфа матриці ноутбука
Характерними симптомами пошкодження шлейфа матриці є миготіння зображення при руху кришки, а також горизонтальні смуги на матриці та видиме зображення тільки при певному куті відкриття кришки. Не слід ігнорувати ці симптоми, оскільки подальший розвиток несправності може призвести до короткого замикання внаслідок з’єднання проводів всередині шлейфа та пошкодження матриці або материнської плати.
Симптоми несправності шлейфа матриці:
- Миготіння екрану
- Сніг на екрані
- Неправильні кольори на екрані
- Червоні, зелені або сині артефакти
- Відсутність підсвічування екрану
- Вимикання підсвічування при русі екрану
- Вимикання ноутбука при русі екрану
- Білий екран
- Відсутність зображення на екрані
Заміна шлейфа матриці в LaptopFix сервіс ноутбуків
Ремонт полягає в демонтажі ноутбука – розбиранні кришки матриці та корпусу ноутбука, заміні шлейфа матриці на новий, повторному складанні ноутбука та проведенні відповідних тестів після ремонту.
При самостійній заміні шлейфа матриці важливо знати, що описані вище симптоми можуть бути також наслідком пошкодження матриці LCD або роз’єму на материнській платі. Без належного досвіду у ремонті ноутбуків легко допустити помилку. Неправильне підключення шлейфа може призвести до короткого замикання і пошкодження матриці або материнської плати, що спричинить додаткові витрати на ремонт. Тому при відсутності необхідного досвіду краще довірити ремонт професіоналам.
Якщо у вашому ноутбуці виникли проблеми з відображенням зображення на екрані, запрошуємо вас до сервісу LaptopFix у Варшаві для безкоштовної оцінки ремонту всього за 15 хвилин. Техніки з досвідом у ремонті багатьох моделей ноутбуків діагностують проблему і запропонують оптимальне рішення.
